Як заземлювальний ролик із нейлоновим колесом може зробити підземну прокладку кабелю безпечнішою та ефективнішою

Короткий зміст статті:Підземна прокладка кабелю потребує не тільки кваліфікованих техніків і високоякісних кабелів. Правильне допоміжне обладнання може значно вплинути на ефективність протягування, захист кабелю та безпеку встановлення. АРолик для заземлення кабелю з нейлоновим колесомзабезпечує плавний, контрольований шлях для підземних силових кабелів, особливо коли кабелі повинні проходити через прямі ділянки, вигини та кути траншей. Призначені для спрямування та підтримки кабелю, ці ролики допомагають зменшити тертя, запобігти зсуву кабелю та захистити поверхні кабелю під час встановлення. У цьому посібнику пояснюється, як працюють ролики для заземлення кабелю з нейлоновим колесом, як вибрати правильну модель і чому вони є важливою частиною професійного підземного монтажу кабелю.

Зміст

• Чому для підземної прокладки кабелю потрібні ґрунтові ролики?
• Що таке ролик для заземлення кабелю з нейлоновим колесом?
• Які ключові характеристики роликів для заземлення кабелю з нейлоновими колесами?
• На які технічні характеристики варто звернути увагу покупцям?
• Де використовуються заземлювальні ролики для нейлонових коліс?
• Як вибрати правильний ролик заземлення кабелю?
• Як ці ролики покращують монтаж кабелю?
• Як обслуговувати ролики заземлення кабелю?
• Часті запитання
• Висновок

Чому для підземної прокладки кабелю потрібні ґрунтові ролики?

Підземні силові кабелі можуть бути важкими, гнучкими, і їх важко контролювати під час монтажу. Коли кабель тягнуть безпосередньо через землю або поверхню траншеї, тертя та неконтрольований контакт можуть збільшити опір витягуванню та створити непотрібне навантаження на оболонку кабелю.

Тут аРолик для заземлення кабелю з нейлоновим колесомстає цінним. Замість того, щоб дозволяти кабелю тягнутися безпосередньо по бетону, ґрунту, гравію чи іншим поверхням, ролик забезпечує контрольовану траєкторію кочення. При вигинах і змінах напрямку правильно розташовані ролики також допомагають підтримувати заплановану трасу кабелю.

Професійне встановлення кабелю може отримати переваги від роликів, оскільки вони допомагають:

• Проведіть кабелі по запланованому шляху монтажу.
• Зменшіть прямий контакт між кабелем і поверхнею землі.
• Мінімізуйте тертя під час протягування кабелю.
• Зменште ймовірність зісковзування кабелю або виходу за межі траншеї.
• Підтримуйте кабелі на прямих ділянках і кутах.
• Покращте загальну узгодженість встановлення та безпеку на робочому місці.

ЛінкайІнформація про продукцію конкретно описує ролики для заземлення кабелю з нейлоновими колесами як обладнання для спрямування та підтримки кабелів, особливо на вигинах, де важлива стабільність кабелю.

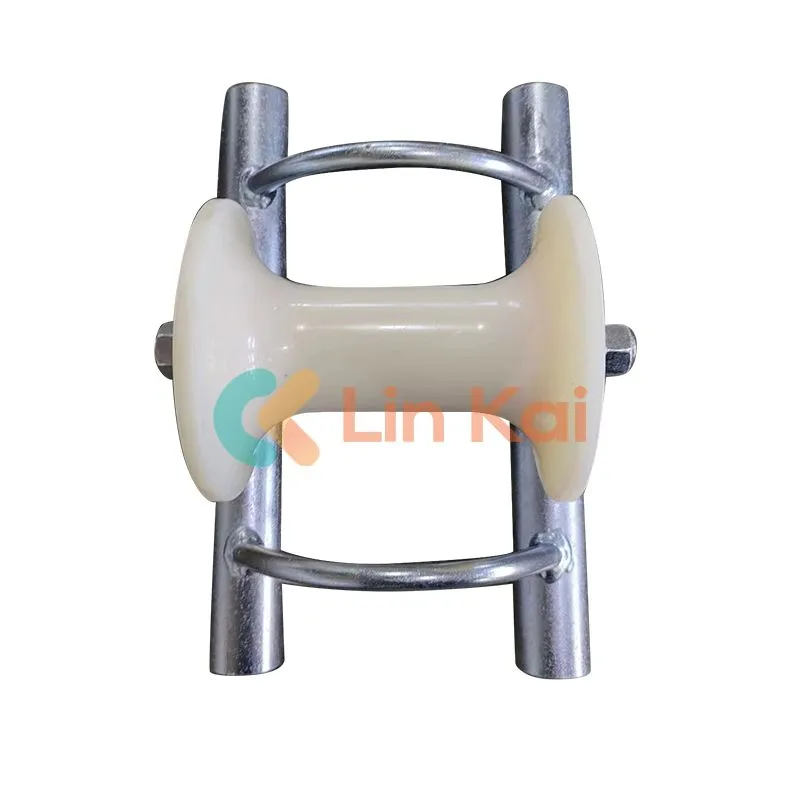

Що таке ролик для заземлення кабелю з нейлоновим колесом?

Ролик для заземлення кабелю з нейлоновим колесом — це інструмент для встановлення кабелю, призначений для підтримки та спрямування підземних кабелів під час їх протягування на місце. Зазвичай він складається з опорної рами, ролика або шкива, вала та підшипникового вузла.

Нейлонове колесо особливо корисне, оскільки воно забезпечує гладку контактну поверхню кабелю. Під час протягування кабелю колесо обертається разом із рухом троса, допомагаючи кабелю рухатися по шляху встановлення, а не постійно ковзати по землі.

Залежно від конфігурації установки можуть використовуватися різні конструкції роликів. Прямі ролики підходять для відносно прямих кабельних трас, тоді як кутові ролики призначені для прокладки кабелю на кутах траншей.

Згідно зі специфікаціями продукції Lingkai, асортимент роликів для заземлення кабелю включає прямолінійні конфігурації та кутові ролики з моделями, призначеними для кабелів приблизно до Ø200 мм. Ролики встановлені на підшипниках, а рами виготовлені з оцинкованої сталі.

Які ключові характеристики роликів для заземлення кабелю з нейлоновими колесами?

1. Гладка нейлонова контактна поверхня

Нейлонове колесо створює поверхню контакту між кабелем і монтажним обладнанням. Це допомагає направляти кабель, одночасно зменшуючи непотрібне перетягування по нерівних поверхнях.

2. Ролики на підшипниках

Підшипники дозволяють шківам обертатися під час руху троса. Така конструкція забезпечує більш плавний рух кабелю та може допомогти зменшити опір під час встановлення.

3. Рама з оцинкованої сталі

Рама з оцинкованої сталі забезпечує практичне конструктивне рішення для вимогливих умов встановлення. Монтаж кабелю часто виконується на відкритому повітрі, всередині траншей або на будівельних майданчиках, де обладнання може зіткнутися з вологою, пилом і механічним впливом.

4. Кілька конфігурацій

Різні діаметри кабелів і шляхи монтажу вимагають різних розмірів роликів. Доступні конфігурації включають моделі з нейлоновими або алюмінієвими роликами та різною конструкцією рами.

5. Підтримка підземних кабелів великого діаметра

Лінкай уточнює, що її нейлонові ролики для заземлення кабелю з колесами можна використовувати для підземної прокладки силового кабелю діаметром до Ø200 мм, хоча відповідну модель слід вибирати відповідно до фактичного діаметра кабелю та умов монтажу.

На які технічні характеристики варто звернути увагу покупцям?

Вибір кабельного ролика лише за зовнішнім виглядом може призвести до невідповідної установки. Професійні покупці повинні оцінити діаметр кабелю, робоче навантаження, конструкцію рами, матеріал колеса, конфігурацію ролика та умови на місці.

Наведені нижче приклади базуються на специфікаціях, опублікованих для ряду прямолінійних кабельних роликів Lingkai:

Ці характеристики показують, чому вибір моделі важливий. Ролик, призначений для кабелю меншого розміру, не слід автоматично використовувати для кабелю більшого або важчого розміру. Покупці повинні узгодити номінальне робоче навантаження ролика та діапазон діаметра кабелю з фактичними вимогами проекту.

Де використовуються заземлювальні ролики для нейлонових коліс?

Ролики для заземлення нейлонового коліщаткового кабелю в основному пов’язані з підземним монтажем силового кабелю. Їх можна розташувати вздовж кабельних маршрутів, щоб забезпечити безперервну підтримку, поки кабель витягується з котушки до його кінцевого положення.

Типові програми включають:

• Підземний монтаж кабелю живлення:Опорні кабелі під час їх протягування через траншеї.
• Проекти комунальної інфраструктури:Допомога монтажникам у контролі кабелів уздовж запланованих підземних маршрутів.
• Промислові електротехнічні проекти:Підтримка важких кабелів під час будівництва заводу та об'єкта.
• Установка кута траншеї:Використання кутових роликів для спрямування кабелів навколо змін напрямку.
• Проекти кабелів великого діаметру:Вибір відповідних моделей роликів для кабелів діаметром близько 200 мм.

Для кутових установок Lingkai пропонує спеціальні моделі кабельних кутових роликів з робочим навантаженням від 8 до 10 кН і розміром кабелю від ≤Ø80 мм до ≤Ø150 мм.

Як вибрати правильний ролик заземлення кабелю?

Практичний процес вибору слід починати з кабелю, а не з ролика. Перед покупкою бригади монтажників повинні зібрати основні параметри проекту та порівняти їх із специфікаціями виробника.

Крок 1: Підтвердьте діаметр кабелю

Виміряйте або перевірте зовнішній діаметр кабелю. Це один з найважливіших параметрів, оскільки ролик повинен забезпечувати відповідну опору, не обмежуючи рух кабелю.

Крок 2. Перевірте вагу кабелю та умови протягування

Важкі кабелі можуть створювати значні механічні навантаження під час протягування. Вибраний ролик повинен мати достатню робочу здатність для умов установки.

Крок 3: Визначте прямі та кутові ділянки

Пряма траса кабелю та гострий кут траншеї не обов’язково вимагають однакової конфігурації роликів. Використовуйте прямолінійні ролики для прямих ділянок і відповідні кутові ролики, де кабель змінює напрямок.

Крок 4: Розглянемо середовище встановлення

Проекти на відкритому повітрі, будівельні майданчики та підземні траншеї можуть піддати обладнання впливу бруду та вологи. Міцна конструкція рами та відповідне розташування підшипників забезпечують надійну роботу.

Крок 5: Порівняйте загальні вимоги проекту

Для великих проектів покупці повинні враховувати кількість необхідних роликів, довжину кабелю, відстань, кількість кутів, вимоги до транспортування та графік монтажу, а не оцінювати лише ціну за одиницю.

Як ці ролики покращують монтаж кабелю?

Цінність ролика для заземлення кабелю з нейлоновим колесом виходить за рамки простої підтримки кабелю. Правильно розташовані ролики можуть сприяти більш контрольованому процесу встановлення.

З практичної точки зору, мета полягає в тому, щоб створити контрольований кабельний шлях від котушки до кінцевого місця встановлення. Правильне розміщення роликів може зробити операцію витягування більш передбачуваною та легшою для монтажних бригад.

Як обслуговувати ролики заземлення кабелю?

Хоча кабельні ролики є відносно простими механічними інструментами, планова перевірка може допомогти зберегти їх ефективність під час повторних проектів.

• Перевіряйте нейлонові колеса перед кожною великою установкою.
• Перевірте підшипники на ненормальний опір або незвичний шум.
• Огляньте раму на предмет деформації або видимих ​​пошкоджень.
• Видаліть бруд, бруд і сміття з рухомих компонентів.
• Переконайтеся, що ролик вільно обертається, перш ніж почнеться протягування кабелю.
• Не перевищуйте вказане робоче навантаження.
• Замініть пошкоджені компоненти, перш ніж повернути коток в експлуатацію.

Вимоги до технічного обслуговування можуть відрізнятися залежно від робочої частоти, умов на місці, ваги кабелю та практики поводження. Основна перевірка перед використанням особливо важлива перед тривалою операцією протягування кабелю.

Поширені запитання про ролики для заземлення кабелю з нейлоновим колесом

1. Для чого використовується ролик для заземлення кабелю з нейлоновим колесом?

Він використовується для спрямування та підтримки підземних кабелів під час монтажу. Ролик забезпечує контрольовану траєкторію кочення, яка допомагає зменшити прямий контакт кабелю з землею та підтримує вирівнювання кабелю.

2. Який діаметр кабелю може вмістити ролики Lingkai?

Опубліковані специфікації Lingkai вказують на те, що серію роликів для заземлення кабелю з нейлоновим колесом можна використовувати для підземних силових кабелів приблизно до Ø200 мм. Правильну модель слід вибирати відповідно до діаметра кабелю та вимог проекту.

3. Чи підходять нейлонові ролики для важких підземних кабелів?

Вони підходять, якщо обрана модель має відповідне робоче навантаження та ємність кабелю. Деякі перераховані прямолінійні моделі мають робоче навантаження 10 кН, але покупці завжди повинні перевіряти фактичні умови проектного навантаження перед вибором.

4. Чим відрізняються прямолінійні та кутові кабельні ролики?

Прямі ролики призначені в основному для відносно прямих кабельних маршрутів, тоді як кутові ролики призначені для підтримки та спрямування кабелів навколо кутів траншеї або зміни напрямку.

5. Чому в кабельних роликах використовують підшипники?

Підшипники дозволяють ролику або шківу обертатися під час руху троса. Це забезпечує більш плавний рух кабелю та допомагає зменшити опір під час витягування.

6. Який матеріал використано для каркаса ролика?

Лінкай стверджує, що каркаси його кабельних роликів виготовлені з оцинкованої сталі. У різних моделях можуть використовуватися різні рамні конструкції, включно з литою алюмінієвою рамою, сталевою пластиною та каркасом із сталевих труб.

Висновок

Надійний підземний процес прокладання кабелю залежить від контролю руху кабелю від початку операції протягування до остаточного розміщення. Правильно підібранийРолик для заземлення кабелю з нейлоновим колесомможе забезпечити напрямок, підтримку та кочення, необхідні для більш контрольованого та ефективного встановлення кабелю.

Для професійних покупців найважливішими міркуваннями є діаметр кабелю, робоче навантаження, конфігурація ролика, шлях встановлення, вимоги до кутів, конструкція рами та загальні умови проекту. Завдяки моделям, розробленим для різних розмірів кабелів і конфігурацій монтажу, Lingkai пропонує практичні рішення для проектів підземного монтажу кабелю. Якщо ви купуєте кабельні ролики для комунальних, промислових, інфраструктурних чи електромонтажних проектів, ознайомтеся з асортиментом кабельних роликів із нейлоновими колесами тазв'яжіться з намидля вибору моделі, технічних характеристик і відповідної пропозиції для вашого проекту.
