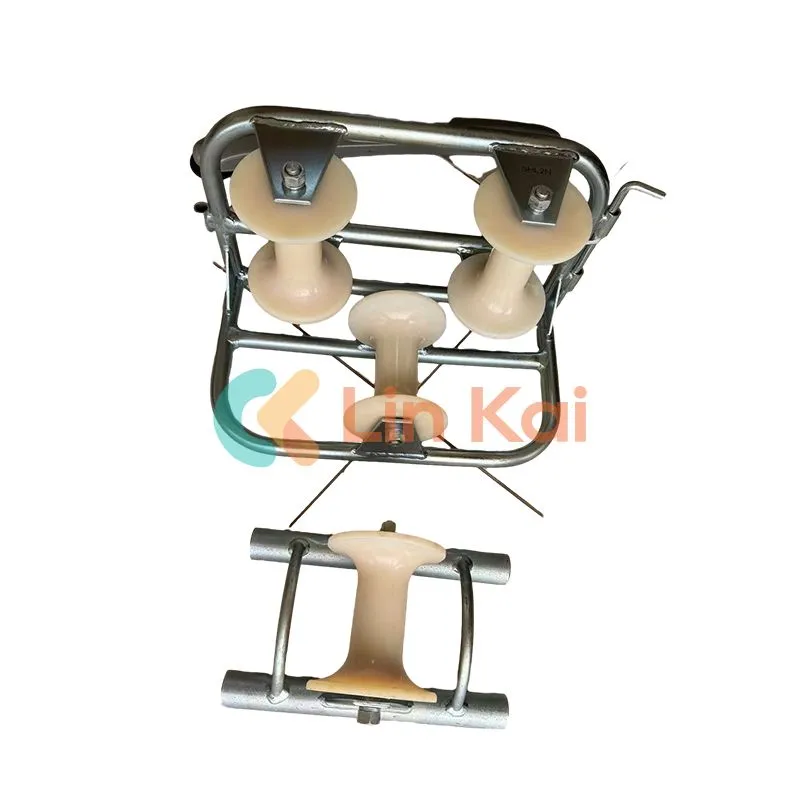

Ролик для укладання кабелю

Ролики для прокладки кабелю (також відомі як направляючі ролики для кабелю або ролики для заземлення кабелю з нейлонових коліс), виготовлені компанією Ningbo Lingkai, Китай, є важливим обладнанням у системі прокладання кабелю. Кабелеукладальні ролики можуть значно зменшити натяг кабелю в зоні вигину або повороту і захистити кабельну збірку від пошкоджень. Ці ролики для прокладки кабелю виготовлені з міцних матеріалів і можуть адаптуватися до різних середовищ, у тому числі в приміщенні та на вулиці, до високих і низьких температур, а також у суворих умовах експлуатації, забезпечуючи надійність і стабільність укладання кабелю.

Надіслати запит

Опис продукту

Ролик для прокладання кабелю, виготовлений на заводі China Ningbo Lingkai, також відомий як направляючий ролик для кабелю або ролик для заземлення кабелю з нейлоновим колесом, є важливим пристроєм, який використовується в системах прокладки кабелів і виконує низку важливих функцій. Нижче описано ці функції.

1. Зменшення натягу кабелю. Однією з основних функцій ролика для прокладання кабелю є зменшення натягу кабелю в місцях, де є вигини або змінюється напрямок траси кабелю. При належній підтримці ролик для прокладки кабелю може допомогти зменшити навантаження на компоненти кабелю, запобігаючи їхньому пошкодженню внаслідок надмірного натягу.

2. Запобігання зносу кабелю: Ролик для прокладання кабелю має гладкі поверхні, які допомагають зменшити тертя між кабелем і роликом, запобігаючи зносу поверхні та подовжуючи термін служби кабелю.

3. Підтримуйте маршрутизацію кабелю: Ролик для прокладки кабелю допомагає підтримувати орієнтацію та загальну структуру кабельної системи, забезпечуючи її стабільність і надійність, утримуючи кабелі в певному напрямку та запобігаючи їх сплутуванню або зміщенню.

4. Адаптація до різних середовищ: Ролики для прокладки кабелю зазвичай виготовляються з міцних матеріалів, які дозволяють їм надійно працювати в широкому діапазоні середовищ. Ці середовища можуть включати налаштування в приміщенні або на відкритому повітрі, умови високої або низької температури та інші важкі робочі середовища.

Кабельний ролик Straight Line для підземної прокладки кабелю

Пункт №	Модель	Робоче навантаження (КН)	Діаметр кабелю (мм)	Конструкція кабельного ролика	Вага (кг)
21171	SHL1	10	Φ150	Алюмінієвий ролик лиття алюмінієвої рами	5.4
21172	ШЛ1Н	10	Φ150	Литий алюмінієвий каркас нейлоновий ролик	3.6
21181	SHL1B	10	Φ160	Алюмінієвий ролик зі сталевою пластиною	5.5
21182	ШЛ1БН	10	Φ150	Нейлоновий ролик зі сталевою пластиною	3.7
21183	ШЛ2БН	10	Φ160		5.5
21184	ШЛ3БН	10	Φ200		8.0
21191	SHL1G	10	Φ150	Алюмінієвий ролик сталевої труби	5.1
21192	SHL1GN	10	Φ150	Нейлоновий роликовий каркас сталевої труби	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Сталева труба з довгими ніжками, алюмінієвий ролик	9.4
21202	ШЛГ1Н	10	Φ150	Нейлоновий ролик із сталевими трубками з довгими ніжками	7.8

Примітка: Ролики використовуються для прокладки різних підземних силових кабелів діаметром до Ø200 мм, виберіть відповідний ролик відповідно до розміру кабелю.

Всі шкиви встановлені на підшипниках. Рама виготовлена з оцинкованої сталі.

Кабельні кутові ролики

Пункт №	Модель	Робоче навантаження (КН)	Розмір кабелів (мм)	Вага (кг)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
